جک پارکینگی الکترومکانیک
برای ساختمان های مسکونی با تعداد واحد پایین استفاده می شود. وبه وسیله ی نیروی مکانیکی و چرخ دنده کار می کند برای درب های سبک، باتردد پایین و با عرض کم استفاده می شود. جک پارکینگی الکترومکانیکی از لحاظ امنیت به مانند سیستم های هیدرولیکی بسیار ایمن طراحی شده و در برابر فشار بیرونی بسیار مقاوم است و می توان با یک قفل برقی ساده و کار آمد نفوذ پذیری آن را غیر ممکن و به صفر رساند. نوع عملکرد این جک، موتور کوچکی است که در داخل بازویی جک پارکینگی قرار دارد و قدرت خود را به گیربکس دستگاه منتقل می کند تا با افزودن توان ماردون جک پارکینگی را به حرکت در آورد و در آخر شفت بازویی با سرعت تنظیم شده به عقب و جلو حرکت کند.
جک پارکینگی الکترو هیدرولیک
جک پارکینگی هیدرولیکی از قدرت بسیار زیاد و توانایی کارکرد نامحدود و استهلاک بسیار پایین نسبت به جک الکترومکانیکی برخوردار است .جک های بازویی هیدرولیکی برای درب های پارکینگی سنگین و یا دربهای صنعتی کاربرد دارد . همچنین بر خلاف جک های مکانیکی تعداد تردد آن محدود نمی باشد.از لحاظ امنیت نیز برتری محسوسی نسبت به جک پارکینگی مکانیکی دارد و توصیه می شور در ابعاد بالای هر لنگه 2 متر از قفل برقی استفاده شود.
مقایسه عملکرد
دارا بودن میکروسوییچ درصورت عمل نکردن چشمی ها در هنگام برخورد درب با خودرو فشار وارده را تشخیص داده و درب را به صورت خود کار باز می کند. کم شدن سرعت در ابتدای باز و بسته شدن درب ها به دلیل کوبیده نشدن درب ها بر روی هم زاویه ی باز شونده. نوع خلاص کردن جک پارکینگی پشتیبانی از باطری بک آپ در برخی از جک ها این امکان وجود ندارد. دو سرعته بودن برد برخی از جک ها. جنس چرخ دنده ها فولادی یا پلاستیکی می باشد. دارا بودن خروجی برای قفل برقی. دارا بودن تایمر جهت بستن درب در صورت عمل نکردن ریموت کنترل برد قابل انطباق با تمام سیستم های RF IDeas و سیستم های پلاک خوان و BMS ساختمان نحوه ی سیم بندی تابلو و تجهیزات الکتریکی دربهای اتوماتیک پارکینگی، درب اتوماتیک ریموت دار هر برد الکترونیکی برای راه اندازی نیاز به یک ولتاژ تغذیه مستقیم خاص خود دارد و عامل اصلی حرکت در سیستم درب اتوماتیک موتورالکتریکی می باشد و هر موتورالکتریکی می تواند یک سرعته یا چند سرعته باشد ، چپ گرد یا راست گرد باشد که چگونگی ایجاد هر کدام از این حالات با سیم های ورودی به سیستم موتور درب اتوماتیک مشخص می گردد و تعدادی سنسور از قبیل میکرو سوئیچ ها ، فرستنده و گیرنده های مادون قرمز به محل خود بر روی برد کنترل درب اتوماتیک نصب می گردد.

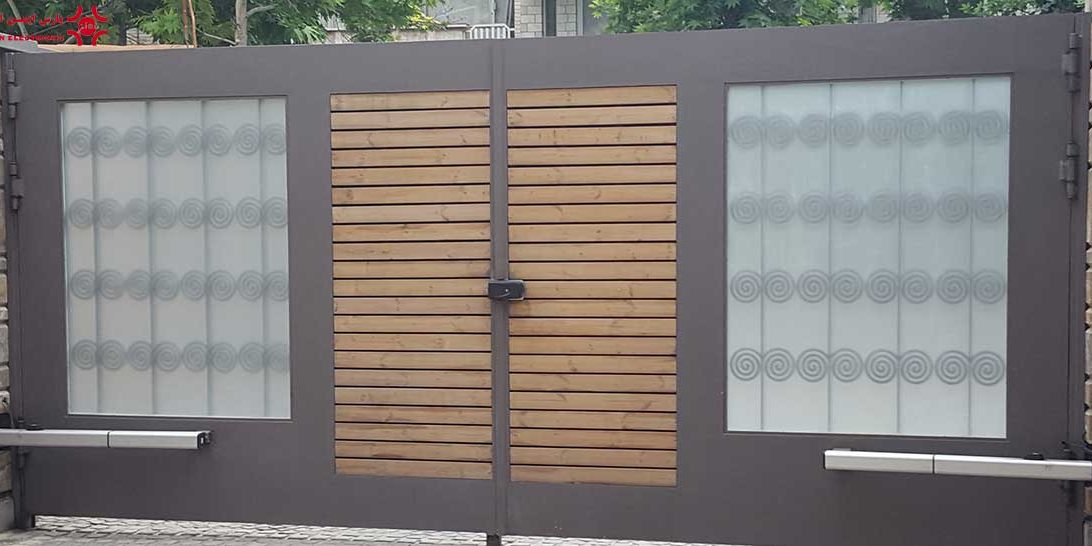

جک پارکینگی برای درب لولایی :
جک پارکینگی یک سیستم مکانیکی یا هیدرولیکی می باشد که بر روی درب لولایی نصب می کنند تا بدون دخالت دست و با استفاده از یک ریموت امکان باز و بسته شدن درب فراهم شود. جک پارکنگی مکانیکی برای درب های سبک تر و تردد محدود تر استفاده می شود و جک هیدرولیکی برای تردد بالا و درب های سنگین.
در مواردی که درب لولایی بسیار ظریف است و در صورت استفاده از جک پارکینگی به زیبایی درب لطمه وارد می شود, می توان از جک زیرسطحی استفاده کرد که به جک نامرئی هم معروف است. نصب این نوع جک پیچیده تر از جک پارکینگی می باشد و برای نصب آن نیاز به فونداسیون و زیرسازی می باشد. اگر جک پارکینگی درست انتخاب شود نسبت به کرکره اتوماتیک برای پارکینگ منازل مسکونی در اولویت قرار دارد .
ابزار و قطعات به کار رفته در جک پارکینگی :
جک بازویی, ابزاری برای انتقال نیروی الکتریکی به مکانیکی یا هیدرولیکی است. فلاشر, با علایم و آلارم هشدار دهنده مختلف مانند چشمک زدن ، پیام مرکز فرمان را نشان می دهد .اگر خودرو، عابری یا مانعی در مقابل چشمی قرار داشته باشد از باز و بسته شدن درب جلوگیری می کند و مانع می شود که درب به خودرو صدمه وارد کند. دارای سیستم مادون قرمز می باشد. وظیفه فرمان و باز و بسته شدن و توقف جک ها به عهده ی مرکز فرمان است و در آخر رابط بین ریموت کنترل و جک پارکینگی می باشد. ریموت کنترل وسیله ارتباطی کاربر با مرکز فرمان می باشد. غالبا 2 ریموت کنترل در پکیج وجود دارد و در مجتمع های بزرگ می توان تعداد زیادی ریموت را از شرکت تهیه و با مرکز فرمان متصل ساخت .
جک درب اتوماتیک الکترومکانیک
این نوع جک ها در حال حاضر بیشترین کاربرد را دارد – اکثر کمپانی های سازنده جک درب اتوماتیک پارکینگ مدلهای الکترومکانیک را تولید می نمایند و همه ی تولید کنندهای داخلی جز مدلهای الکترومکانیک چیز دیگری تولید نمی کنند. خصوصیات کلی جکهای درب کنترلی الکترومکانیک را می توان این گونه بر شمرد:
جک درب اتوماتیک هیدرولیکی
جک های هیدرولیکی از قدرت فشار روغن برای باز و بسته نمودن درب پارکینگ استفاده می نماید. ظاهر این جکهای پارکینگی تفاوت زیادی با مدلهای الکترومکانیک ندارد . قیمت جکهای درب اتوماتیک پارکینگی هیدرولیکی بسیار بالاتر از مدلهای الکترومکانیکی می باشد. کمپانی های انگشت شماری در دنیا به تولید جکهای هیدرولیکی پارکینگ می پردازند. خصوصیات کلی این نوع جکهای پارکینگ در زیر آورده شده است در درب های هیدرولیکی برای امنیت بیشتر و جفت شدن لنگه ها بر روی هم از قفل برقی استفاده می شود.
راهنمای خرید جک درب پارکینگ
جک درب پارکینگ اتوماتیک معمولا قدرتی تا حداکثر برای هر لنگه ۵۰۰ کیلوگرم دارد و برای ساختمان هایی تا ۵۰ واحد می توان از این جک درب الکترومکانیک استفاده نمود.
جک درب پارکینگ الکترومکانیک در دو مدل ۲۲۰ ولت و ۲۴0 ولت تولید می شود که هر یک مزایا و معایب خاص خود را دارند.
جک درب اتوماتیک به علت استهلاک پایین و گرمایش پایین مناسب مجتمع های مسکونی با تردد بسیار بالا می باشد.قدرت جکهای درب اتوماتیک هیدرولیکی از ۲۰۰ کیلوگرم تا دو یک تن در هر لنگه می تواند باشد.
تعداد تردد، میزان رفت و آمد در شبانه روز و موارد بسیار دیگری در انتخاب و خرید جک درب پارکینگ تاثیر گذار هستند.
مراحل راه اندازی ، سیم کشی و نصب سیستم درب اتوماتیک پارکینگی درب اتوماتیک ریموت دار
** نصب تابلو و تجهیزات مکانیکی و الکتریکی سیستم
** تکمیل سیم بندی تابلو و تجهیزات سیستم
** تنظیم یا به اصطلاح ریگلاژ میکرو سوئیچ های مسیر حرکت درب
** تست پله به پله ی مراحل باز و بسته شدن درب
** تنظیم میکرو پروسسور روی حالت عملکرد مطلوب
خرید جک درب پارکینگ
وزن درب پارکینگ ، این مورد یکی از مهمترین موضوعات در انتخاب جک درب پارکینگ است. هر چقدر درب سبک تر باشد می توان از مدلهای ارزان قیمت تر با برندهای معمولی تر استفاده کرد که هزینه کمتری را در بر داشته باشد.اگر وزن درب پارکینگ زیر ۵۰۰ کیلوگرم در هر لنگه باشد می توان از مدلهای الکترومکانیک استفاده نمود، در غیر این صورت مدلهای جک هیدرولیکی پیشنهاد ماست.
سیکل تردد در ساعت و روز
هر چقدر میزان تردد در ساختمان ها زیاد باشد می بایست از جک درب پارکینگ بهتر و قوی تری استفاده نمود.ساختمانی با حداکثر ۲۰ یا ۳۰ واحد تردد خودرو می تواند از درب های اتوماتیک الکترومکانیک استفاده نماید، اما برای مجتمع های مسکونی یا تجاری با تردد بسیار بالا سیستمهای هیدرولیکی پیشنهاد می شوند. در نوع انتخاب جک پارکینگی باید به موضوعات دیگری مثل عرض درب نیز باید توجه داشت که اگر بالاتر از حد استاندارد بود(دو متر) بود از جکهایی با عرض بندتر استفاده کرد.
عرض درب پارکینگ
همانگونه که در مورد قبلی گفته شد عرض درب در نوع انتخاب جک پارکینگ موثر است. معمولا همه ی جکهای درب اتوماتیک پارکینگی درب هایی با عرض ۱/۸۰ متر را به راحتی و بدون هیچ مشکلی باز و بسته می نمایند(به وزن درب پارکینگ) هم توجه شود. اما اگر هر لنگه درب اتوماتیک فراتر از دو متر بود، می بایست از جکهایی با شفت بلندتر با قدرت بیشتر استفاده نمود. بیشتر برندها این نوع جکها را تولید میکنند.
امکانات اضافی برای جک درب اتوماتیک پارکینگ
اگر به برق اضطراری برای کارکرد جک در زمان نبود برق نیاز باشد، می بایست از جک درب کنترلی ۲۴ ولت استفاده نمود. جکهای ۲۴ ولت قابلیت برق اضطراری را دارند، امکان دارد که جک درب برقی ۲۴ ولت باشد اما برای استفاده از برق اضطراری آن به کیت شارژ و یا باطری نیاز باشد.
دربهای اتوماتیک لولایی
در مورد دربهای اتوماتیک لولایی دو لنگه و تک لنگه عامل اصلی انتخاب نوع دستگاه، وزن و عرض هر لنگه درب همراه با تردد روزانه تعداد دفعات باز و بسته شدن در طول روز
انواع جک برای درب لولایی
جک های الکترو مکانیکی
برای درب های سبک،باتردد پایین و با عرض کم استفاده می شود(ساختمان های مسکونی با تعداد واحد پایین)وبه وسیله ی نیروی مکانیکی و چرخ دنده کار می کند .
جک های هیدرولیکی
برای درب های سنگین،با تردد بالا و با عرض زیاد استفاده می شود(مجتمع های مسکونی،اماکن صنعتی و…) و به وسیله فشار روغن کار می کند.
قیمت جک درب پارکینگ
قیمت جک درب کنترلی الکترومکانیک مناسب است. قیمت جکهای هیدرولیکی پارکینگ بسیار بالاتر از سیستمهای الکترومکانیک است
درب های اتوماتیک پارکینگی
سیستم های درب های اتوماتیک یا درب ریموتی با اهدافي همچون كنترل تردد افراد و مسائل حفاظتی و امنیتی در مکانهای مختلف و راحتی برای افراد معلول نصب می شود. درب های اتوماتیک پارکینگی ریموت دار جهت درب پارکینگ ها و منازل طراحی شده ایجاد امنیت می کند. درب های مراکز نظامی و مکانهای خاص مانند درب های اتوماتیک ریموت دار آزمایشگاهها و انبارها از لحاظ مصرف انرژی درب های اتوماتیک هتل ها، درب های اتوماتیک فروشگاه ها از نظر بهداشتی کاربرد در اتاق عمل و برخی آزمایشگاه ها می باشد. پکیج کامل آنها شامل دو عدد جک ، جعبه کنترل ، دو عدد ریموت کنترل ، چشم الکترونیک و اتصالات لازم می باشد . در زمـان قطع برق به وسیله کلید اضطراری یا خلاص کن ، جک ها آزاد شده و درب ها به آسانی باز و بسته بدون ریموت کنترل می شوند . در صورت نیاز می توان با نصب باطری شارژری و یا UPS بنا به نوع جک انـرژی الکتریکی دستگاه را تامین نمود.با توجه به اینکه درب های اتوماتیک و ریموت دار معمولا از لحاظ حفاظتی مهم هستند برای قفل نمودن آنها در برخی شرایط از قفل برقی و در شرایط دیگر از قفل مکانیکی یا کلونی استفاده می شود. در صورت نیاز در کنار درب و یا زیر دستگاه مرکزی نصب می شود .
جک درب اتوماتیک پنوماتیک
این نوع درب ها که تقریبا استفاده از آن در جایی دیده نمی شود جزء درب هایی است که با انرژی باد کار می کند. با استفاه از انرژی بادی، جک ها به حرکت در می آیند. استفاده از این درب ها در مکان هایی که سیم کشی کردن محل، خطرناک است، پیشنهاد می شود. چرا که با استفاده از تنظیمات دور از محل، می توان این درب ها را راه اندازی کرد.
جک پارکینگی الکترومکانیکی یا جک گیربکسی
درب اتوماتیکی گیربکسی با کمک نیروی موتور برقی کوچکی که داخل جک درب اتوماتیک قرار گرفته است کار می کند. در این نوع درب ها، نیرو از جک درب اتوماتیک به گیربکس ها منتقل می شود. بدین ترتیب درب باز و بسته خواهد شد. در این نوع درب ها، به دلیل حرکت چرخ دنده ها، استهلاک بیشتری نسبت به درب اتوماتیک هیدرولیکی وجود دارد.اساس کار جک الکترومکانیکی، بر اساس عملکرد هماهنگ موتور و چرخ دنده هایی است که با جریان برق ۲۴ ولت یا ۲۲۰ ولت کار می کنند. در درب اتوماتیک الکترمکانیک ۲۴ ولتی، از باطری بک آپ و شارژر برای زمان قطعی برق استفاده می شود. از درب اتوماتیک الکترومکانیک ۲۲۰ ولتی، از ups برای زمان قطع برق استفاده می شود. بیشترین استفاده از جک الکترومکانیکی در پارکینگ های مسکونی است زیرا این نوع جک ها، برای ترددهای محدود (حدود ۲۰ واحد) طراحی شده اند. یکی دیگر از مزیت های درب های اتوماتیک با جک های الکترومکانیک، برنامه پذیری و انعطاف دستگاه با محیط است.
جک پارکینگی فادینی Fadini ایتالیا
جک درب پارکینگ فاديني (FADINI) محصول کشور ايتاليا می باشد و به عنوان يکي از اولين متخصصين در زمينه درب های اتوماتيک می باشد . جک پارکینگی فادینی دارای تنوع محصولات زیاد است و بر روی انواع درب های مکان های مسکونی، تجاری و سازمانی قابل نصب می باشد. جک پارکینگی فادینی مناسب برای درب های دو لنگه، لولایی پارکینگی است و با پوشش مقاوم و با دوام، مناسب برای کار مداوم می باشد.جک پارکینگی فادینی هیدرولیکی می باشند و غالبا برای دربهایی با تردد بالای 30 مرتبه در ساعت استفاده می گردند. برخی از مشخصات فنی مشترک جک دارای قابلیت آزاد شدن در مواقع اضطراری است. جک پارکینگی فادینی از براکت های بسیار مستحکم و ضد زنگ طراحی شده است . قدرت جک پارکینگی فادینی در مدل های مختلف حداکثر طول هر لنگه در از 1.8 متر الی 7 متر می تواند باشد. دارای حرکت دو سرعته هستند و قابلیت تردد 80 بار در ساعت را دارند. دارای موتور هیدرولیکی با قابلیت بای پس می باشد. بدنه فلزی قوی این جک باعث شده در شرایط آب و هوایی مختلف قابل استفاده باشد.
جک پارکینگی فک FAAC ایتالیا
جک درب پارکینگ فک (FAAC) محصول کشور ایتالیا می باشد. جک درب پارکینگ فک یکی از قابل اطمینان ترین و قدیمی ترین جک های برقی موجود در بازار است، پیشینه کمپانی فک و گارانتی بالا این دستگاه او را از سایر هم ترازان خود متمایز می سازد. این جک پارکینگی معمولا با کاور آلومینیومی اضافه و شفت فولادی ضخیم، در دمای بالا و تردد ها زیاد، مقاومت خوبی را از خود نشان داده است. اهمیت این جک پارکینگی در طراحی، کارایی بسیار نرم و بی سروصدا، و دوام آن در تمام شرایط جوی مختلف می باشد.جک پارکینگی فک بیشترین کاربرد را در پروژه های نصب درب پارکینگی در ایران دارند. قدرت و کیفیت خوب این جک پارکینگی باعث محبوبیت هر چه بیشتر این برند شده است. جک های بازویی الکتروهیدرولیک فک در مدل های مختلف در بازار هستند که مناسب برای درب های دولنگه مسکونی که حداکثر طول هر لنگه در 3 متر و درب های دولنگه تجاری و صنعتی که حداکثر طول هر لنگه در7 متر می تواند باشد. کمپانی فک به صورت تخصصی در تولید سیستم های جک پارکینگی هیدرولیک فعالیت دارد. ولی با تولید جک الکتروماتیک نشان داد که می خواهد بازار خود را در سیستم های الکترومکانیک و جک ارزان قیمت حفظ کند . این جک پارکینگی برای ساختمان ها با رفت و آمد کم ، پایین تر از 15 واحد می باشد. دارای دوام و عمر بالایی میباشد. جک های الکتروماتیکی قدرت هر لنگه در تا 350 کیلو گرم را دارد. جک مدل 412 یکی از پر فروشترین محصولات در بازار ایران را دارد و برای درب های ساختمانی تردد پایین توصیه می شود.
شرکت نصب درب اتوماتیک پارکینگی
شرکت پارس ایمن الکترونیک، فروشنده و مجری نصب انواع درب های اتوماتیک و درب های پارکینگی با بیش از 10 سال سابقه خدمت و فعالیت در زمینه انواع درب های اتوماتیک با داشتن کادری فنی و حرفه ای خدمتگذار همه شما عزیزان می باشد.
