تعریف کلی بالابر :

بالابر به ماشینی اطلاق می شود که به منظور حمل بار و نفر،یا کار در ارتفاع و یا در خطوط تولید جهت انتقال بار و هم سطح سازی بکار میرود.ین دستگاه از مکانیزم های بالابرنده برخوردار بودهو تفاوت های اساسی با بالاکشنده ها و جرثقیل ها ولیفتراک ها دارد.

انواع مکانیزم های بالابری :

نیروی بالابری توسط انواع مکانیزم ها در دستگاه های مختلف ایجاد میگردند که هریک با توجه به نوع کاربرد ونیاز مشتری طراحی میگردند.در هریک از این بالابرها عوامل تعیین کننده ای همچون ظرفیت،ایمنی،محیط کاری،نوع کاربرد و قیمت تمام شده دستگاه،نوع مکانیزم را مشخص می نماید.

انواع بالابرها :

۱- بالابرهای سیار

۲- بالابرهای ثابت

تعریف بالابرهای سیار :

جهت کار در ارتفاع و یا انتقال بار و نفر و انجام امور خدماتی،رنگ امیزی،ساخت سازه ها و ساختمان ها و … کاربرد دارد.

تعریف بالابرهای ثابت :

بالابرهای ثابت معمولأ در خطوط تولید،انبارها و…جهت جابجایی بارهای سنگین و یا انتقال بار،خودرو و همسطح سازی کابرد دارند.بالابرهای ثابت معمولأ نیاز به یک چاهک داشته که در زمان جمع شدن دستگاه در پایین همسطح قرار گیرند.

انواع بالابرهای ثابت از نظر نحوه ی قرار گرفتن جک :

۱- بالابر جک مستقیم از زیر

۲- بالابر جک مستقیم از بغل

۳- بالابر جک غیر مستقیم

جک مستقیم از زیر

پرقدرت و ساده

حداقل فواصل فضای اشغال شده

کمترین عرض چاه مورد نیلز

جک مستقیم از بغل

نیاز به حفر چاه در حدود ۲ متر کمتر از حالت مستقیم از زیر جک غیر مستقیم

بدون نیاز به حفر چاه

نیازمند به کاراسلینک مجهز به پاراشوت

در این حالت بالابر بصورت ۱:۲ راه اندازی می شود، که سرعت و مسافت طی شده توسط کابین ۲ برابر جک می باشد.

انخاب صحیح اجزای هیدرولیک

بار مفید

وزن کلی کاراسلینک

وزن کلی سرجک

طول مسیر حرکت کاراسلینک بطور دقیق

فاصله بین محور سرجک و نقطه نگهدارنده اش در روی جک(فقط در نصب غیر مستقیم)

نحوه نصب(مستقیم یا غیر مستقیم، یک جک یا بیشتر)

سرعت کاراسلینک

سه فاز یا تک فاز بودن موتور

نحوه نگهداری پاوریونیت

در جای خشک،بدون گرد و غبار نگهداری شود

بطور ایستاده قرار داده شود

پاوریونیت زیر لوله های اب و فاضلاب به هیچ عنوان نصب نگردد (نشتی اب باعث سوختن موتور میشود)

 مقایسه انواع بالابرهای ثابت هیدرولیک



 مزایا و معایب انواع بالابرهای ثابت هیدرولیک

نوع بالابرمزایامعایب
بالابرثابت هیدرولیک جک مستقیمایمنی مناسب-قابلیت طراحی برای ظرفیت‌ها و تناژهای بالا-تعمیر و نگهداری آسانعمق چاهک زیاد و متناسب با کورس حرکت و یا درصورت استفاده از جک‌های تلسکوپی معادل ۳/۱ کورس حرکت-لزوم استفاده از گایدریل در اطراف دستگاه-سرعت متوسط بالاروی-سطح میز با سایز متوسط

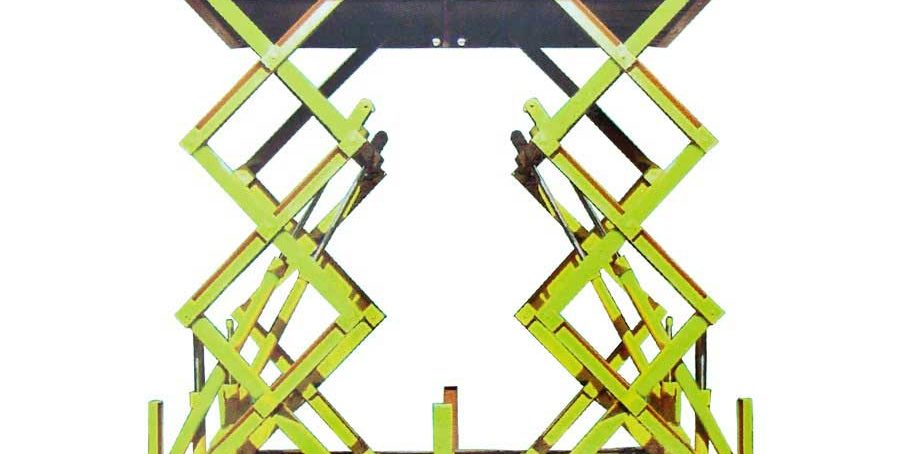

بالابرهای ثابت آکاردئونیایمنی مناسب-عمق چاهک کم نسبت به سایر بالابرها به عنوان مثال برای کورس ۷ متر و ظرفیت ۵ تن امکان طراحی با عمق چاهک ۷۰ سانتیمتر وجود دارد-امکان استفاده بدون گایدریل (در بعضی از مواقع محل استفاده به شکلی می‌باشد که باید بالابر کاملاً در چاهک جمع شود و از آن محل تردد خودرو انجام گیرد. این نوع مکانیزم امکان استفاده بدون گایدریل را نیز دارا می‌باشد)-قابلیت طراحی برای ظرفیت‌ها و تناژهای بالا-امکان طراحی میز کاری گسترده (مثلاً انتقال خودرو)سرعت بالاروی کم-وابستگی ارتفاع به طول میز
بالابرهای ثابت زنجیری و کابلی هیدرولیکیسرعت بالاروی زیاد-ظرفیت متوسط-سایز میز متوسط-عمق چاهک بسیار کمایمنی کمتر نسبت به سایر بالابرها-لزوم استفاده از گایدریل در اطراف میز
