بررسی ابعاد آسانسور

آسانسورها تأسیسات مکانیکی هستند که لازم است طول عمرکاری بلندی داشته باشند (بین 25 الی 40 سال). بنابراین باید طوری آسانسورها را طراحی کرد که پس از 10 سال باز هم بتوانند نیازهای افزایش یافته را تأمین کنند. ایجاد تغییر در تأسیساتی که طراحی نامناسب و یا بسیار ارزان قیمتی دارند ممکن است گران و یا حتی کاملاً ناممکن باشد. در طول مرحله طراحی، ابعاد آسانسور باید با دقت بررسی شود.



ابعاد آسانسور در پلان

در ساختمان های بزرگتر چند طبقه معمولا آسانسور را در نقطه مرکزی حرکت افراد در ساختمان قرار می دهند. آسانسورهای باری باید جدای از آسانسورهای حمل افراد قرار داده شوند؛ با این وجود در مرحله طراحی ، باید کاربرد این آسانسورها برای جابجایی افراد در ساعات شلوغ را در نظر گرفت. سالن های جلوی ورودی آسانسور باید طوری طراحی شوند و قرار گیرند که:

• افرادی که وارد آسانسور می شوند و یا از آن خارج می شوند، حتی کسانی که ساک همراه دارند، بیش از حد لزوم ، سر راه یکدیگر قرار نگیرند.
• حمل بزرگترین باری که باید آسانسور جابجا می کند (مثلاً کالسکه، صندلی چرخ دار، تابوت، برانکارد، و مبلمان) بدون احتمال آسیب رساندن به افراد، صدمه زدن به ساختمان و خود آسانسور انجام شود. بار نباید بیش از حد لزوم مانع سایر افراد شود.

فضای مورد نیاز برای طراحی سیستم آسانسور با کوچکترین ابعاد آسانسور در ساختمان به طور کلی به سه دسته تقسیم می­شود:

• فضای مورد نیاز در مقطع افقی
• فضای موردنیاز در مقطع عمودی
• فضای مورد نیاز موتورخانه
• فضای مورد نیاز در مقطع افقی

این فضا برای عمق و عرض چاه آسانسور در نظر گرفته می­شود که شامل فضای مورد نیاز برای کابین آسانسور، وزنه تعادل، درب آسانسور و ریل راهنمای کابین آسانسور می­باشد. مساحت داخل کابین آسانسور بر اساس ظرفیت آسانسور طبق استاندارد تعریف می­شود در جدول ذیل ظرفیت­های متداول را می­توانید مشاهده کنید. در پشت کابین آسانسور فضایی حدود 30 سانتیمتر  برای عبور وزنه تعادل در نظر گرفته می­شود. همچنین در دو طرف کابین، فضای ریل راهنمای کابین بصورت موازی وجود دارد. این فضا در آسانسورهایی با سرعت معمولی از هر طرف حدود 20 سانتیمتر می­باشد و در آسانسورهای با سرعت بالا تا 25 سانتیمتر هم افزایش می­یابد. درب­های آسانسور با توجه به نوع و ابعاد آن متفاوت هستند.

1-1 محاسبه عمق چاه : عمق کابین + فضای اشغال شده توسط درب آسانسور + فضای وزنه تعادل

2-1 محاسبه عرض چاه : عرض کابین + فضای نصب ریل­ ها در هر دو طرف

• فضای موردنیاز در مقطع عمودی

فضای موردنیاز در مقطع عمودی شامل 4 بخش می­ باشد :

• چاهک: فاصله قائم بین کف توقف تا کف چاه آسانسور را چاهک می­نامند که متناسب با نوع و سرعت آسانسور درنظر گرفته می­شود. این فضا جهت فضای جان­پناه برای سرویسکار آسانسور می­باشد. طبق جدول شماره 1 و 2 استاندارد فضای چاهک را می توانید مشاهده کنید.



• مسیر حرکت آسانسور: فاصله بین کف پایین­ترین توقف تا کف بالاترین توقف را مسیر حرکت یا Travel می­نامند که با توجه به ارتفاع و تعداد طبقات قابل محاسبه می­باشد. لازم به ذکر است ارتفاع طبقه آخر در محاسبات لحاظ نمی ­شود.



• بالاسری: فاصله کف بالاترین توقف تا زیر سقف چاه آسانسور را بالاسری یا overhead  می نامند. جدول شماره 1 و 2 ارتفاع بالاسری را برای آسانسورها در ساختمان­های مختلف نشان می­دهد.

4-2 ارتفاع روی سقف چاه تا زیر سقف موتورخانه: این فضا برای ایستادن فرد در روی سکوی موتورخانه در حین در نظر گرفته می­شود که به طور متوسط 8/1 متر می­باشد.

ابعاد آسانسور هتل ها

در جدول شماره 2 شما می توانید استاندارد ابعاد آسانسور تجاری و ابعاد آسانسور هتل را مشاهده کنید.

• فضای مورد نیاز موتورخانه: این فضا برای تجهیزات و تردد ایمن افراد برای تعمیرات می­باشد که بهترین محل آن در بالای چاه آسانسور می­باشد.

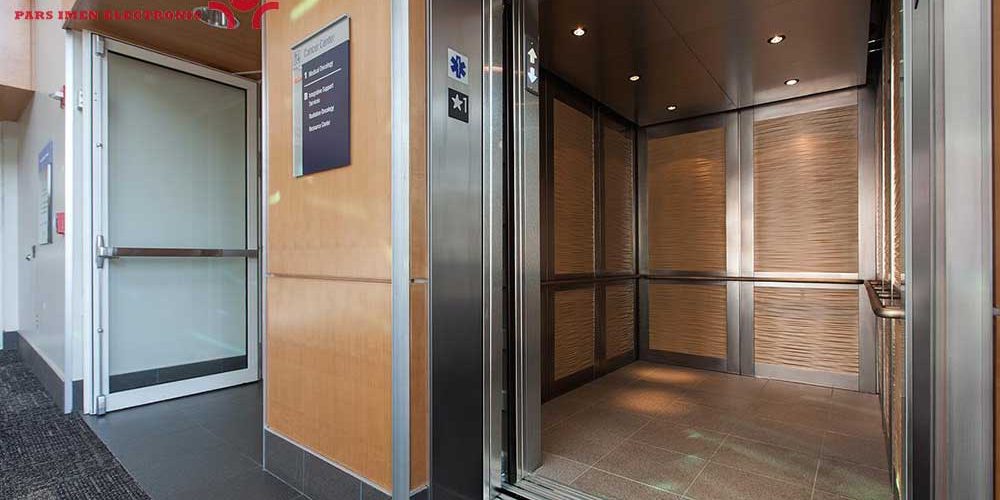

ابعاد آسانسور بیمارستان ها

ساختمان و عملکرد آن، نوع آسانسور مورد نیاز را تعیین می کنند. در مراکز درمانی با توجه به عملکرد و ترافیک از آسانسورهای مجزا برای انتقال افراد بیمار، کارمندان و عیادت­کنندگان استفاده می­شود. یک طراح آسانسور باید از بخش­های مختلف ساختمان و ارتباط بخش­های مختلف شناخت کامل داشته باشد تا بتواند ترافیک را با توجه به تردد افراد به صورت دقیق محاسبه کند تا افراد بیمار و همچنین کارمندان و عیادت­کنندگان به راحتی بتوانند جابه­جا شوند. همچنین مسائلی از قبیل ورود بیماران اورژانسی، بارگیری وسایل، تخلیه مواد زاید و نحوه توزیع غذا به بیمارستان در طراحی و جانمایی آسانسورها تاثیرگذار هستند زیرا نباید حرکت و جابه­جایی را مختل کنند و  همچنین کمترین مسافت را برای رسیدن به آسانسورها را داشته باشند. با توجه به موارد ذکر شده، در انتخاب ابعاد آسانسور برانکارد بر یا تخت­بر باید حداکثر ایمنی را رعایت نمود. طبق جدول شماره 3 ابعاد آسانسور بیمارستان ذکر شده است.

ابعاد آسانسور هیدرولیکی

 این آسانسورها نیاز حمل بارهای سنگین آسانسورهای کوتاه ، به بالا و پایین، را به طور مقرون به صرفه برآورده می کنند و برای آسانسورهایی که بلندی شان به 12 متر می رسد بهترین کاربرد را دارند. نوعی که بیشتر مورد استفاده قرار می گیرد نصب شده در مرکز است. شرکت پارس ایمن  جز بهترین سرویس ­دهنده های آسانسور و نصب آسانسور با رعایت تمام ایمنی و استاندارد هاست.برای مشاوره با این شرکت ایمن پارس با شماره  تلفن های موجود در سایت با ما تماس بگیرید بگیرید.



ابعاد آسانسور 4 نفره هیدرولیک

در طراحی فضای مورد نیاز برای آسانسور هیدرولیکی باید سه فضای عمق آسانسور، عرض آسانسور و درب آسانسور را در نظر گرفت مناسب­ترین اندازه­ای که می توان  برای درب آسانسوردر نظر گرفت 145 سانتی مترمربع می­باشد. همچنین کارآمدترین اندازه برای عمق آسانسور 145 متر سانتی­مترو عرض آسانسور 1 متر است.



ابعاد آسانسور 6 نفره هیدرولیک

آسانسورهای 6 نفره در دو مدل زیر تولید می­شوند:

• طرح کابین مربعی
• طرح کابین مستطیلی

✔ خریداران باید  با توجه به وضعیت و نیاز ساختمان مناسب­ترین مدل را انتخاب کنند. ما به بررسی ابعاد آسانسور با ظرفیت­های 450 و 600 کیلوگرم می­پردازیم.

✔ آسانسور 6 نفره – ظرفیت 450 کیلوگرم- مدل نیمه اتومانیک تلسکوپی با  درب لولایی 160*165 با ابعاد کابین عرض 110، عمق 110، ارتفاع 220

✔ آسانسور 6 نفره- ظرفیت 450 کیلوگرم- مدل تمام اتوماتیک تلسکوبی با  درب طبقه کشویی 160*170 با ابعاد کابین عرض 110، عمق 110، ارتفاع 220

✔ آسانسور 6 نفره – ظرفیت 450 کیلوگرم -مدل تمام اتوماتیک سانترال با درب طبقه وسط بازشو 180* با ابعاد کابین عرض 110، عمق 110، ارتفاع 220

✔  آسانسور 6 نفره – ظرفیت 600 کیلوگرم- مدل نیمه اتومانیک تلسکوپی با  درب لولایی 160*190 با ابعاد کابین عرض 110، عمق 140، ارتفاع 220

✔ آسانسور 6 نفره– ظرفیت 600 کیلوگرم- مدل تمام اتوماتیک تلسکوبی با  درب طبقه کشویی 160*210 با ابعاد کابین عرض 110، عمق 140، ارتفاع 220

✔ آسانسور 6 نفره — ظرفیت 600 کیلوگرم- مدل تمام اتوماتیک سانترال با درب طبقه وسط بازشو 180*200 با ابعاد کابین عرض 110، عمق 140، ارتفاع 220



ابعاد آسانسور مقررات ملی ساختمان

مبحث 15 مقررات ملی ساختمان، استاندارد ابعاد آسانسور و پله برقی و پیاده روی متحرك جهت بهره برداري ایمن و بهینه، در نظر گرفته شده است. در این مبحث برای هر یک از آسانسورها الزامات، نحوه طراحی و ابعاد آسانسور بر اساس استانداردهای ملی و بین­المللی گنجانیده شده است. در ویرایش سوم مبحث 15 ساختار کلی بازبینی شده است و مطالب با جنبه آموزشی و غیرضابطه­ای حذف شده و موضوعات پله برقی و پیاده­روی متحرک با هم ادغام شده­ اند.

ابعاد آسانسور در مجتمع مسکونی

سـاختمان هـای بیش از 7 طبقه + پیلوت علاوه بر ضوابط حاضر می بایست سایر الزامات خاص مربوطه نیـز رعایـت گـردد. در این قسمت به صورت اجمالی حداقل ابعاد آسانسور در مجتمع­های مسکونی بررسی می ­شود:

• در صورتی که ارتفاع ساختمان بیشتر از 21 متر باشد، حداقل یک آسانسور برانکاردبر لازم هست.
• در صورتی که ارتفاع ساختمان بیشتر از 28 متر باشد، حداقل از دو آسانسور لازم هست یکی از آانها  برانکاردبر باشد.
• در صورتی که ارتفاع ساختمان بیشتر از 28 متر باشد و تعداد واحدها بیش از 4 واحد باشد، حداقل از سه آسانسور لازم هست یکی از آانها  برانکاردبر باشد.
• در صورتی که ارتفاع ساختمان بیشتر از 23 متر باشد باید حداقل یک آسانسور آتش­نشان با توان حمل برانکارد و ساختمان­های بیش از 40 متر ارتفاع باید حداقل دو آسانسور آتش­نشان که یکی از آنها برانکاردبر است، باشد.



ابعاد آسانسور مسکونی

. در صورت لزوم آسانسور هیدرولیک در ساختمان، باید حداقل یکی از آسانسورها قابلیت حمل صندلی چرخ­دار (ویلچربر) را داشته باشد. در این قسمت به بررسی ابعاد آسانسور خانگی (ساختمان هاي بـا ترافیـک متوسـط)  که همچنین شامل ابعاد آسانسور معلولین نیز می­باشد،  می­پردازیم.

• آسانسور ویلچربر : عرض: 110 سانتی­متر *عمق: 140 سانتی­متر* ارتفاع :220 سانتی­متر
• ابعاد در: عرض:80 سانتی­متر * ارتفاع: 200 سانتی­متر

• آسانسور برانکارد بر: عرض: 110 سانتی­متر *عمق: 210 سانتی­متر* ارتفاع :220 سانتی­متر
• ابعاد در: عرض:90 سانتی­متر * ارتفاع: 200 سانتی­متر



اگر تعداد آسانسورها 3 دستگاه یا کمتر باشد می­توان آنها در یک چاه قرار داد در صورت بیشتر شدن تعداد آسانسورها باید حداقل در دو چاه قرار گیرند. حداقل ابعاد ضروری در طراحی موتورخانه به صورت ذیل می ­باشد:

• حداقل فضای باز در جلوی تابلو کنترل آسانسور : 70 سانتی­متر
• حداقل فضاي باز در اطراف تجهیزات ثابت موتورخانه : 50 سانتی­متر
• حداقل فضاي باز در اطراف تجهیزات در حال چرخش: 60 سانتی­متر
• ارتفاع سکوي موتور آسانسور از کف موتورخانه: 100-70 سانتی­متر( در این صورت باید از پله استفاده کرد)
• ارتفاع تراز کف موتورخانه تا کف بام خرپشته حداقل: 320 سانتی­متر
• عمق چاهک از کف تمام شده معماري تا کف چاهک باید 160 سانتی­متر باشد.
• حداقل ابعادچاه آسانسور به صورت داخل به داخل باید عرض 160 سانتی­متر و عمق 190 سانتی­متر
• حداقل ابعادچاه جهت آسانسوربرانکارد بر به صورت داخل به داخل عرض 160 سانتی­متر و عمق  260 سانتی­متر



ابعاد آسانسور باربر

آسانسورهای بابر برای حمل مسافر در کارخانه ­ها، مجتمع های صنعتی، انبارها و غیره کاربرد دارند. جدول زیر استاندارد ابعاد آسانسور باربر را نشان می­ دهد.
